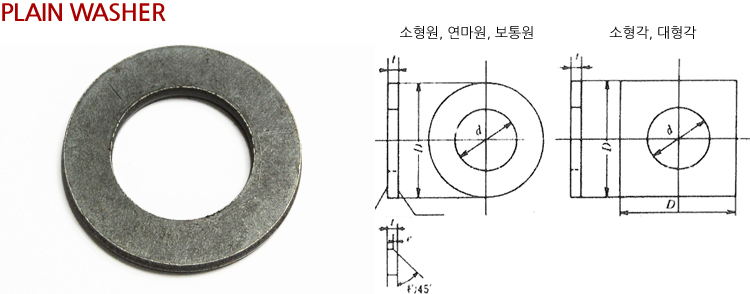

호칭코드	호칭경	원형									각형
		소형원			연마원			보통원			d	소형각		대형각
		d	D	t	d	D	t	d	D	t		D	t	D	t
010	1	1.1	2.5	0.3
012	1.2	1.3	2.8	0.3
014	(1.4)	1.5	3	0.3
016	1.6	1.7	3.8	0.3
017	*(1.7)	1.8	3.8	0.3
020	2	2.2	4.3	0.5	2.2	5	0.3
022	(2.2)	2.4	4.6	0.5	2.4	6.5	0.5
023	*(2.3)	2.5	4.6	0.5	2.5	6.5	0.5
025	2.5	2.7	5	0.5	2.7	6.5	0.5
026	*(2.6)	2.8	5	0.5	2.8	6.5	0.5
030	3	3.2	6	0.5	3.2	7	0.5
035	(3.5)	3.7	7	0.5	3.7	9	0.5
040	4	4.3	8	0.8	4.3	9	0.8
045	(4.5)	4.8	9	0.8	4.8	10	0.8
050	5	5.3	10	1	5.3	10	1
060	6	6.4	11.5	1.6	6.4	12.5	1.6	6.6	12.5	1.6	6.6	17	1.2	20	2.3
080	8	8.4	15.5	1.6	8.4	17	1.6	9	17	1.6	9	23	1.6	26	2.3
100	10	10.5	18	2	10.5	21	2	11	21	2	11	28	1.6	32	2.3
120	12	13	21	2.5	13	24	2.5	14	24	2.3	14	35	2.3	40	3.2
140	(14)	15	24	2.5	15	28	2.5	16	28	3.2	16	40	3.2	44	3.2
160	16	17	28	3	17	30	3	18	30	3.2	18	45	3.2	52	4.5
180	(18)	19	30	3	19	34	3	20	34	3.2	20	52	4.5	55	4.5
200	20	21	34	3	21	37	3	22	37	3.2	22	56	4.5	62	6
220	(22)	23	37	3	23	39	3	24	39	3.2	24	64	4.5	68	6
240	24	25	39	4	25	44	4	26	44	4.5	26	68	6	72	6
270	(27)	28	44	4	28	50	4	30	50	4.5	30			80	6
300	30	31	50	4	31	56	4	33	56	4.5	33			90	6
330	(33)	34	56	5	34	60	5	36	60	6	36			100	8
360	36	37	60	5	37	66	5	39	66	6	39			110	8
390	(39)	40	65	6	40	72	6	42	72	6	42			115	8
420	42				43	78	7	45	78	7	45			120	9
450	(45)				46	85	7	48	85	7	48			130	9
480	48				50	92	8	52	92	8	52			140	12
520	(52)				54	98	8	56	98	8	56			150	12
560	56				58	105	9	62	105	9
600	(60)				62	110	9	66	110	9
640	64				66	115	*9	70	115	9
680	(68)				70	120	10	74	120	10
720	72				74	125	10	78	125	10
760	(76)				78	135	10	82	135	10
800	80				82	140	12	86	140	12
850	(85)							91	145	12
900	90							96	160	12
950	(95)							101	165	12
	재료	강   JLS G 3101,3141,4051 스테인레스강 JLS G 4304,4305,4307 황동   JLS H 3100						강   JLS G 3101,3131,4051
	()내의 것은 가능한 사용하지 않는다. *표는 장래 폐지예정인 것

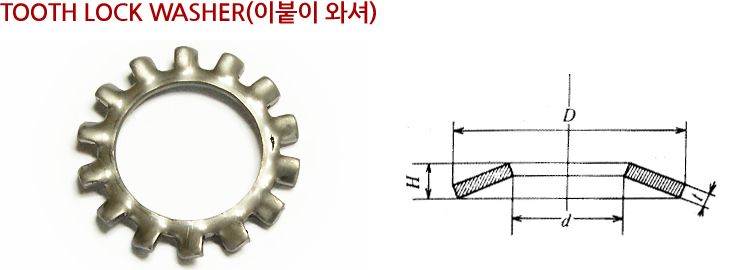

호칭코드	호칭	내경 d		외경 D		축하중 (1L)					중하중 (1H)
						두께 t		기준높이 H	시험후의 높이 H’ (최소)	시험 하중 ㎏	두께 t		기준 높이 H	시험후의 높이 H’ (최소)	시험 하중 ㎏
		기준 치수	허용차	기준 치수	허용차	기준 치수	허용차				기준 치수	허용차
030	3	3.2	+0.2 0	7	0 -0.25	0.5	±0.035	0.75	0.6	105	-	-	-	-	-
040	4	4.3		9		0.7	±0.045	0.95	0.8	180	-	-	-	-	-
045	(4.5)	4.8		10		0.8	±0.05	1.05	0.9	230	-	-	-	-	-
050	5	5.3		10		0.8		1.1	0.9	300	-	-	-	-	-
060	6	6.4	+0.25 0	12.5	0 -0.3	1	±0.055	1.35	1.15	420	1.2	±0.065	1.55	1.3	840
080	8	8.4		17		1.4	±0.07	1.85	1.6	760	1.8	±0.085	2.15	1.95	1500
100	10	10.5	+0.3 0	21	0 -0.4	1.8	±0.085	2.3	2	1200	2.2	±0.1	2.65	2.4	2400
120	12	13		24		2.2	±0.1	2.7	2.45	1800	2.5		3.05	2.7	3500
140	(14)	15		28		2.5		3.15	2.8	2400	3.0	±0.11	3.65	3.25	4800
160	16	17		30		2.8		3.5	3.1	3300	3.5		4.1	3.7	6500
180	(18)	19	+0.35 0	34	0 -0.5	3	±0.11	3.9	3.35	4000	4		4.65	4.25	8000
200	20	21		37		3.5		4.4	3.85	5000	4.5	±0.14	5.2	4.75	10000
220	(22)	23		39		3.5		4.7	3.95	6300	5		5.65	5.25	12500
240	24	25		44		4		5.2	4.45	7300	-	-	-	-	-
270	(27)	28		50		4.5	±0.14	5.9	5	9500	-	-	-	-	-
	30	31	+0.4 0	56	0 -0.7	5		6.6	5.6	12000	-	-	-	-	-

호칭코드	호칭	내경 d		외경 D		축하중 (2L)					중하중 (2H)
						두께 t		기준높이 H	시험후의 높이 H’ (최소)	시험 하중 ㎏	두께 t		기준 높이 H	시험후의 높이 H’ (최소)	시험 하중 ㎏
		기준 치수	허용차	기준 치수	허용차	기준 치수	허용차				기준 치수	허용차
040	4	4.3	+0.2 0	7.5	0 -0.25	0.45	±0.035	0.7	0.6	180	0.8	±0.05	0.95	0.9	360
050	5	5.3		9		0.55	±0.04	0.85	0.7	300	1	±0.055	1.2	1.1	600
060	6	6.4	+0.25 0	10.5	0 -0.3	0.6		0.95	0.8	420	1.2	±0.065	1.4	1.3	840
080	8	8.4		13.5		0.9	±0.05	1.3	1.1	700	1.4	±0.07	1.75	1.5	1500
100	10	10.5	+0.3 0	16.5		1.1	±0.06	1.6	1.35	1200	1.8	±0.085	2.2	1.95	2400
120	12	13		19	0 -0.4	1.2	±0.065	1.75	1.45	1800	2	±0.09	2.5	2.15	3500
140	(14)	15		22		1.4	±0.07	2	1.7	2400	2.2	±0.1	2.8	2.4	4800
160	16	17		25		1.6	±0.08	2.3	1.9	3300	2.5		3.3	2.7	6500
180	(18)	19	+0.35 0	28		1.8	±0.085	2.6	2.15	4000	3	±0.11	3.75	3.2	8000
200	20	21		31	0 -0.5	2	±0.09	2.8	2.4	5000	3.5		4.25	3.7	10000
220	(22)	23		34		2.2	±0.1	3.2	2.65	6300	4	±0.14	4.8	4.2	12500
240	24	25		37		2.5		3.5	3	7300	4.5		5.3	4.7	14500
270	(27)	28		41		2.8		3.8	3.3	9500	5		5.9	5.25	19000
	30	31	+0.4 0	46		3	±0.11	4.3	3.6	12000	-	-	-	-	-

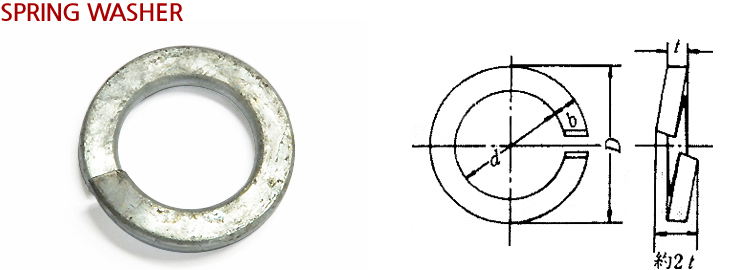

호칭코드	호칭	내경 d	단면치수 (최소)		외경 D (최대)		압축시험후의 자유높이		시험하중 ㎏f(KN)
			폭 b✕두께 t
			2호	3호	2호	3호	2호(최소)	3호(최소)
020	2	2.1	0.9✕0.5	-	4.4	-	0.85	-	43(0.42)
025	2.5	2.6	1✕0.6	-	5.2	-	1	-	70(0.69)
030	3	3.1	1.1✕0.7	-	5.9	-	1.2	-	105(1.03)
035	(3.5)	3.6	1.2✕0.8	-	6.6	-	1.35	-	140(1.37)
040	4	4.1	1.4✕1	-	7.6	-	1.7	-	180(1.77)
045	(4.5)	4.6	1.3✕1.2	-	8.3	-	2	-	230(2.26)
050	5	5.1	1.7✕1.3	-	9.2	-	2.2	-	300(2.94)
060	6	6.1	2.7✕1.5	2.7✕1.9	12.2	12.2	2.5	3.2	420(4.12)
070	(7)	7.1	2.8✕1.6	2.8✕2	13.4	13.4	2.7	3.35	600(5.88)
080	8	8.2	3.2✕2	3.3✕2.5	15.4	15.6	3.35	4.2	760(7.45)
100	10	10.2	3.7✕2.5	3.9✕3	18.4	18.8	4.2	5	1200(11.8)
120	12	12.2	4.2✕3	4.4✕3.6	21.5	21.9	5	6	1800(17.7)
140	(14)	14.2	4.7✕3.5	4.8✕4.2	24.5	24.7	5.85	7	2400(23.5)
160	16	16.2	5.2✕4	5.3✕4.8	28	28.3	6.7	8	3300(32.4)
180	(18)	18.2	5.7✕4.6	5.9✕5.4	31	31.4	7.7	9	4000(39.2)
200	20	20.2	6.1✕5.1	6.4✕6.0	33.8	34.4	8.5	10	5000(49.0)
220	(22)	22.5	6.8✕5.6	7.1✕6.8	37.7	38.8	9.35	11.3	6300(61.8)
240	24	24.5	7.1✕5.9	7.6✕7.2	40.3	41.3	9.85	12	7300(61.8)
270	(27)	27.5	7.9✕6.8	8.6✕8.3	45.3	46.7	11.3	13.8	9500(93.2)
300	30	30.5	8.7✕7.5	-	49.9	-	12.5	-	12000(118)
330	(33)	33.5	9.5✕8.2	-	54.7	-	13.7	-	15000(147)
360	36	36.5	10.2✕9	-	59.1	-	15	-	17000(167)
390	(39)	39.5	10.7✕9.5	-	63.1	-	15.8	-	20000(197)
